Клапан Runxin F74Q3 (умягчение, таймер-счётчик)

Клапан Runxin F74Q3 — это автоматический управляющий клапан с встроенным расходомером, предназначенный для использования в засыпных фильтрах очистки воды. Устройство применяется в промышленных системах водоподготовки и фильтрации, преимущественно в системах умягчения воды.

Назначение клапана Runxin F74Q3:

Клапан предназначен для регулировки процессов смягчения воды в фильтрах с засыпкой. Этот механизм гарантирует всестороннее управление и согласование работы оборудования, используемого в бытовых и промышленных системах водоочистки.

• Используется в водоумягчительных установках.
• Исключает подачу некондиционированной воды пользователю в процессе регенерации
• Обеспечивает поддержку автоматического и ручного контроля.
• Даёт возможность регулировать частоту обратных промывок.

Принцип работы клапана Runxin F74Q3:

Функционирование устройства базируется на дисковом механизме переключения потоков с использованием керамического актуатора. Интегрированный измеритель расхода дает возможность инициировать процедуру очистки, ориентируясь на количество обработанной жидкости. Восстановление ресурсов совершается самостоятельно, согласно установленным настройкам.

Основные функции клапана Runxin F74Q3:

• Гарантия надежности: Использование высокотехнологичной керамики гарантирует отсутствие отложений накипи, стойкость к коррозии и предотвращает возможные протечки.
• Ручное управление процессом: Запуск цикла восстановления возможен в любой момент простым нажатием соответствующей кнопки. В случае сбоя в работе контроллера или при отсутствии питания, переключать клапан можно вручную при помощи специального колеса.
• Функция блокировки кнопок: Для предотвращения случайных нажатий, клавиатура автоматически блокируется через минуту бездействия. Разблокировка осуществляется одновременным удержанием кнопок ▲ и ▼ в течение пяти секунд.
• Цветной светодиодный дисплей: Экран с цветной индикацией постоянно отображает текущий режим работы устройства – рабочий или регенерация.
• Индикация отсутствия питания: В случае отключения электроэнергии на срок более трех суток, после возобновления подачи питания будет мигать индикатор, сигнализирующий о необходимости повторной установки текущего времени. Остальные настройки сохраняются. Работа системы продолжится после восстановления электроснабжения.
• Два режима управления регенерацией: Этот клапан предлагает выбор из двух режимов управления: A-01 (запуск восстановления по достижении заданного объема и времени) и A-02 (активация регенерации только по объему).
• Возможность подключения внешнего оборудования: Клапан позволяет подключить внешние устройства, такие как бустерный насос или электромагнитный клапан, через выходной сигнал. Сигнал активируется при начале регенерации и деактивируется при возврате в рабочий режим. Подключение должно выполняться квалифицированным специалистом.
• Настройка количества промывок: Система регенерации может быть настроена на выполнение нескольких циклов промывки, с возможностью указания необходимого количества обратных промывок в зависимости от степени загрязнения воды.

Этапы регенерации клапана Runxin F74Q3:

• Регенерация фильтра обратной промывкой
• Водяной поток направляется через входное отверстие А
• Жидкость проходит сквозь тело клапана к основанию.
• Поднимается вверх, проходя сквозь фильтрующий элемент.
• Удаляется через сливное отверстие С.
• Длительность: от 3 до 4 минут.
• Пополнение солевого резервуара
• Вода подается через входное отверстие А.
• Благодаря инжектору формируется вакуум.
• Происходит всасывание солевого раствора.
• Заполняется емкость для соли.
• Продолжительность: 5 минут.
• Всасывание солевого раствора
• Вода создает разрежение в инжекторном узле.
• Солевой раствор втягивается в систему.
• Полученный раствор проходит сквозь фильтрующий слой.
• Удаляется через дренажную систему.
• Направление потока может быть как нисходящим, так и восходящим.
• Медленная промывка фильтра
• После завершения этапа подачи рассола.
• Очищенная вода проникает сквозь фильтрующий материал.
• Движение происходит в том же направлении, что и при всасывании солевого раствора.
• Интенсивная промывка фильтра
• Жидкость входит через вход А.
• Протекает через фильтрующие элементы.
• Выходит через выходное отверстие. Длительность: 8 минут.

Преимущества клапана Runxin F74Q3:

• Применение керамики премиум-класса гарантирует отсутствие известковых отложений, высокую устойчивость к ржавчине и герметичность, исключающую протечки.
• Автоматическая блокировка панели управления после минуты бездействия предотвращает случайное включение или изменение настроек устройства. Для разблокировки используется заданная комбинация кнопок.
• Цветной LED-дисплей отображает текущий статус устройства: рабочий режим или фазу восстановления.
• Предусмотрена возможность подключения выходного сигнала к бустерному насосу, электромагнитному клапану и прочему дополнительному оборудованию.
• Система регенерации является многократной, с возможностью настройки числа обратных промывок в зависимости от степени загрязнения воды.
• Предназначено для использования с водоподъемной трубой диаметром 50 мм.

Характеристики клапана Runxin F74Q3:

• Пропускная способность: 10 кубических метров в час.
• Предельное давление при эксплуатации: 6,0 бар максимум.
• Диапазон рабочих температур: от +5 до +50 градусов Цельсия.
• Соединительный диаметр: 2 дюйма.
• Тип управления: автоматизированный.
• Процесс восстановления: по объему и таймеру.
• Расположение: верхнее
• Диаметр сливного патрубка: 1 дюйм.
• Диаметр солевой магистрали: 1/2 дюйма.
• Размер для установки на колонну: 4 дюйма.
• Диаметр водоподъемной трубы: 2 дюйма (50 мм).
• Размещение управляющего клапана: верхнее.
• Совместимость с фильтрами/умягчителями: от 16 до 30 дюймов.
• Электропитание: 12 В, частота 50/60 Гц.
• Масса: 5 кг.

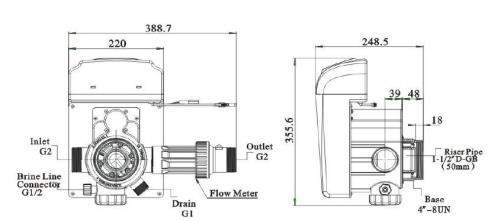

• Габаритная высота: 249 мм.
• Габаритная ширина: 220 мм.
• Габаритная глубина: 356 мм.

Рекомендации по обслуживанию для клапана Runxin TM.F74Q3:

• Регулярно проводить анализ качества воды
• Рекомендуется проводить ежегодное сервисное обслуживание для проверки правильности работы всех циклов регенерации и общей работоспособности системы.
• При изменении качества воды корректировать параметры системы
• Использовать трубопроводы из полипропилена, Н-ПВХ или гофрированные трубы вместо металлопластиковых

Гарантийное обслуживание и поддержка клапана Runxin TM.F74Q3:

•  Мы предлагаем широкий выбор услуг по обслуживанию, а также полную гарантийную и послегарантийную поддержку на продукцию RUNXIN.

Важно!

Установку клапана Runxin TM.F74Q3 следует доверить профессионалам, строго соблюдающим правила техники безопасности. Перед началом монтажа важно проверить, соответствуют ли характеристики водопроводной сети спецификациям, указанным для блока управления. Конфигурирование настроек выполняется через простой и понятный интерфейс, что обеспечивает гибкую адаптацию функционирования системы к индивидуальным потребностям.

Обратите внимание: перед приобретением клапана Runxin TM.F74Q3, тщательно изучите параметры и требования к исходной воде и условия, в которых он будет использоваться. При необходимости, прежде чем установить клапана Runxin TM.F74Q3 установите предварительную систему очистки воды (аэрацию воды, ступень грубой очистки, комплекс обезжелезивания или обеззараживания воды).
